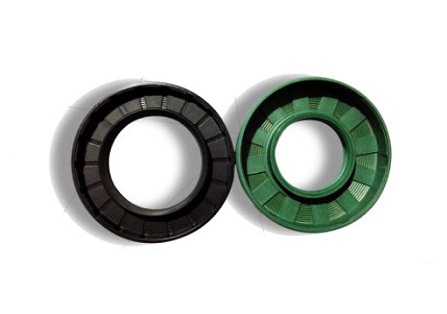

骨架油封外圓的結構形式分類

　　網友提問：骨架油封的外圓一般有幾種結構型式，各有什么優缺點?

　　眾高密封：油封的外圓部位一般分為三種結構形式，即，外圓全包膠、外圓外露鐵和外圓半包膠。

　　外圓全包膠產品作為最常用的結構型式，還可分為外波紋、普通外包膠型式。外圓全包膠產品對安裝座孔的表面光潔度要求相對較低(Ra1.6—6.3)，同時適用于座孔材質熱膨脹系數大的情況，如座孔材質為銅、鋁等。由于橡膠為熱的不良導體，因此該種結構形式在熱量傳導，散熱方面的能力較差。

　　外圓露鐵產品同樣也是一種常用的結構形式。金屬外圓與座孔直接接觸，通過過盈配合實現密封。由于金屬是熱的良導體，因此該種結構型式在熱的傳導，散熱方面比較有優勢。

　　同樣是因?yàn)榻饘偻鈭A與座孔直接接觸，通過過盈配合實現密封，因此對產品外圓表面光潔度及尺寸公差要求較高，表面光潔度一般要求Ra1.6以上，尺寸公差范圍一般為0.1mm-0.12mm。同樣，對座孔的表面光潔度要求也較高(Ra0.8—3.2)。

　　外圓露鐵產品裝配時，對于座孔表面光潔度相對較差的情況，建議外圓涂抹密封膠以增強密封效果和穩定性，或?qū)Ξa(chǎn)品外圓進行噴密封漆處理。
