O型圈規格型號的表示方法

　　在購買和使用O型圈時，都會遇到規格型號的問題，今天我們就給大家科普一下該產品規格型號的表示方法。

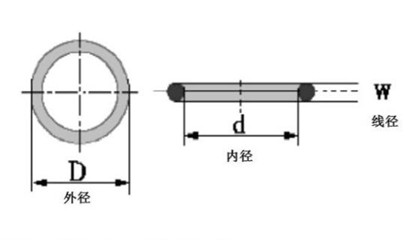

　　該產品的的尺寸參數通常是以內徑、外徑和線徑來標識的。外徑用OD表示，內徑用ID表示，線徑用CS表示。

　　其型號的表示方法有兩種形式，一種是外徑×線徑(OD×CS)，另外一種為內徑×線徑(ID×CS)。

　　不過目前行業內比較常用的就是內徑×線徑的表示方法。舉個簡單的例子，25×1.8.就表示產品的內徑為25毫米，截面直徑為1.8毫米。

　　GB/T 3452.1-1982標準使用內徑×線徑(ID×CS)。舉例來說，型號：A 0×0×7×5×G GB/T3452.1-2005

　　A一線徑1. 80mm

　　B—線徑2.65mm

　　C一線徑3. 55mm

　　D一線徑5. 30mm

　　E一線徑7. 30mm

　　GB/T3452.1-2005標準：

　　比如產品的型號：7.5×1.8G-N GB/T3452.1-2005 ,

　　7. 5——內徑

　　1. 8——斷面直徑

　　G--系列 (G：通用0形圈)

　　N--等G

　　產品的型號：20×2.4 GB/T3452.1-82 表示：

　　20代表的是產品內徑為20mm

　　2.4代表的是產品截面直徑是2.4mm

　　GB3452. 1代表的是產品的標準號，

　　82代表的是標準公布的年代。

　　產品型號：24002000 GB/T3452. 1-82

　　其中，0200代表產品的內徑為20mm

　　2400代表產品的截面直徑是2.4mm

　　在購買和使用O型圈的時候，一定需要掌握產品的規格型號所標識的意思，這樣才能夠購買到自己想要的產品。
